Bond 网卡部署

为了满足网口带宽容量和高可靠需要，在实际生产环境中需实施网卡 Bond 配置操作。x86 服务器与 ARM 服务器安装操作系统流程一致，本章以 x86 服务器为例介绍系统安装的详细步骤。

操作步骤

1. 选择引导项。

   进入 ISO 系统引导界面，选择默认选项开始安装操作系统。您可根据实际情况选择，建议使用图形界面安装。若服务器无 VGA 接口，仅支持串口连接，您可使用 VNC 方式或字符安装方式。

   • 图形界面方式
   • VNC 方式
   • 字符安装方式 如Figure 1所示：



2. 查看安装配置汇总。

   此页面展示系统安装配置，您可按需修改，ZSvirt 默认已配置以下内容：

   • Keyboard：默认 English (US)
   • Language Support：默认 English (United States)
   • Time & Date：默认亚洲东八区，建议管理员提前检测主机时间，配置为当前时间和时区 如Figure 2所示：



3. 选择安装模式。

   1. 在 INSTALLATION SUMMARY 界面，点击 Software Selection。

   2. 在 SOFTWARE SELECTION 界面，选择安装模式。

      管理节点所在服务器选择ZSvirt Management Node模式，其余节点所在服务器选择ZSvirt Compute Node模式。

   3. 选择完安装模式后，点击 Done。

   如Figure 3所示：



4. 配置硬盘分区。

   1. 在 INSTALLATION SUMMARY 界面，点击 Installation Destination，进入 INSTALLATION DESTINATION 界面。

   2. 对于 Device Selection，建议此处仅配置系统盘，其余磁盘可在系统安装后配置。

   3. 对于 Storage Configuration，建议选择 Automatic 自动配置硬盘分区。

      若您需手动配置，可根据 BIOS 引导模式参考以下内容：

      • UEFI 模式：
        • /boot：存放 Linux 启动所需的核心文件，建议分配 1 GB 空间
        • /boot/efi：存放 UEFI 启动引导文件，建议分配 500 MB
        • swap：交换区，建议分配 32 GB
        • /：Linux 系统根目录，建议分配全部剩余空间
      • Legacy 模式
        • /boot：存放 Linux 启动所需的核心文件，建议分配 1 GB 空间
        • swap：交换区，建议分配 32 GB
        • /：Linux 系统根目录，建议分配全部剩余空间
      • 以上数值为 ZSvirt 建议分区容量（磁盘总容量大于 300 GB）。
      • Legacy 模式下，若系统盘容量大于 2 TB，需配置 BIOS boot 分区，以支持 GPT 分区。UEFI 模式没有此限制，且支持 GPT 分区。

   4. 确认配置无误后，点击 Done。

   如Figure 4所示：



5. 添加 Bond 设备。

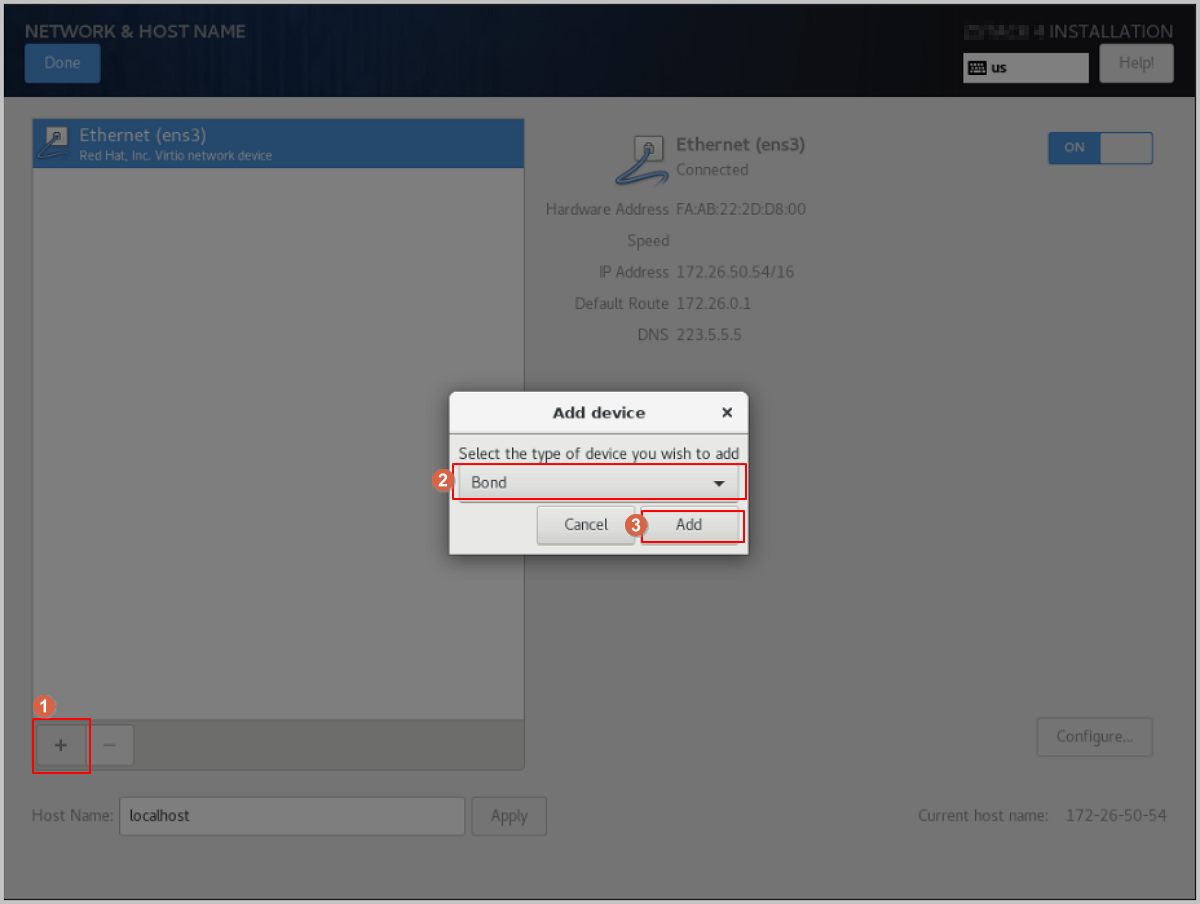

   1. 在 INSTALLATION SUMMARY 界面，点击 Network & Host Name。

   2. 在 NETWORK & HOST NAME 界面，点击页面左下角的 + 按钮，弹出 Add device 弹窗，在下拉菜单中选择 Bond，然后点击 Add。

   如Figure 5所示：



6. 添加 Bond Slave。

   1. 在 Bond 配置弹窗中，按需调整 Connection name 命名。

      请确保 Connection name 和 Interface name 保持一致。

      如Figure 6所示：

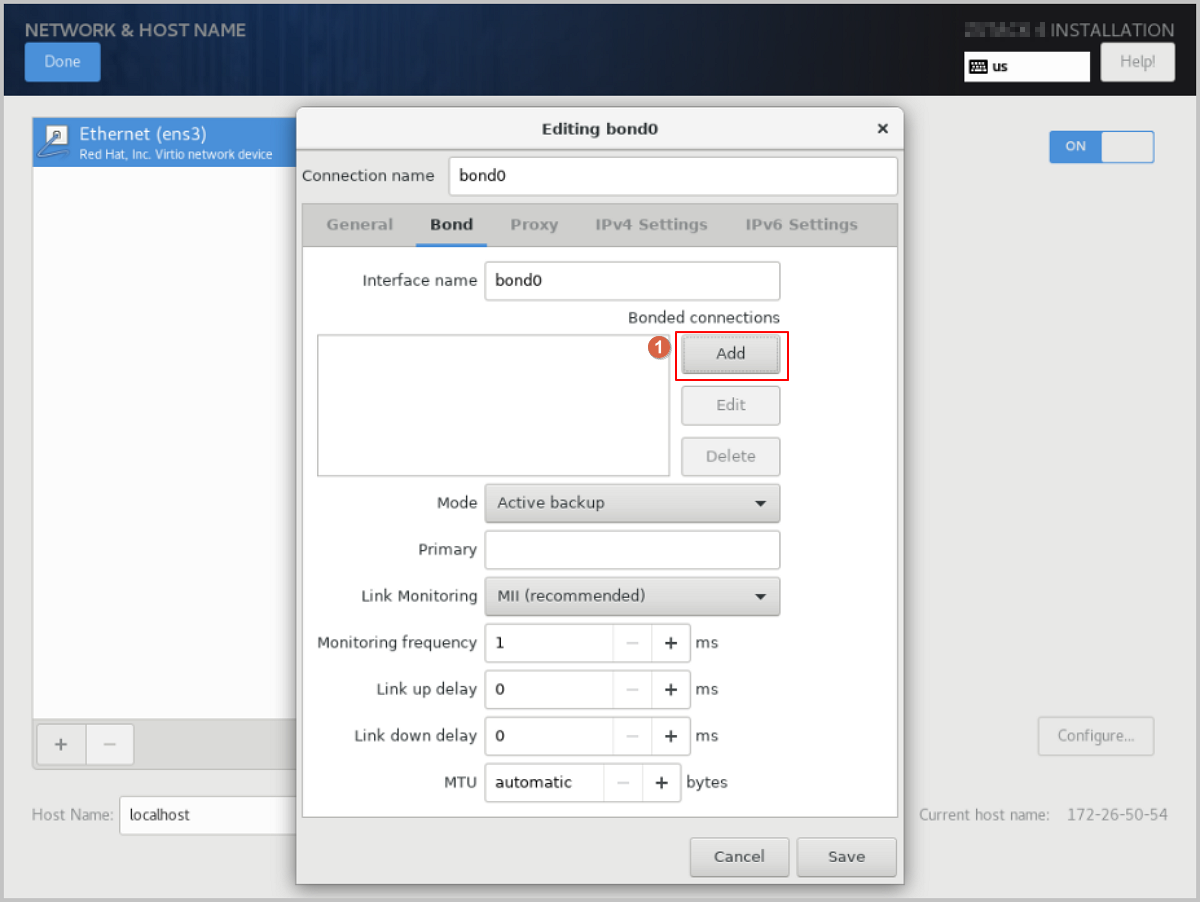

   2. 在 Bond 配置弹窗中，点击 Add，添加 Bond Slave。

      如Figure 7所示：

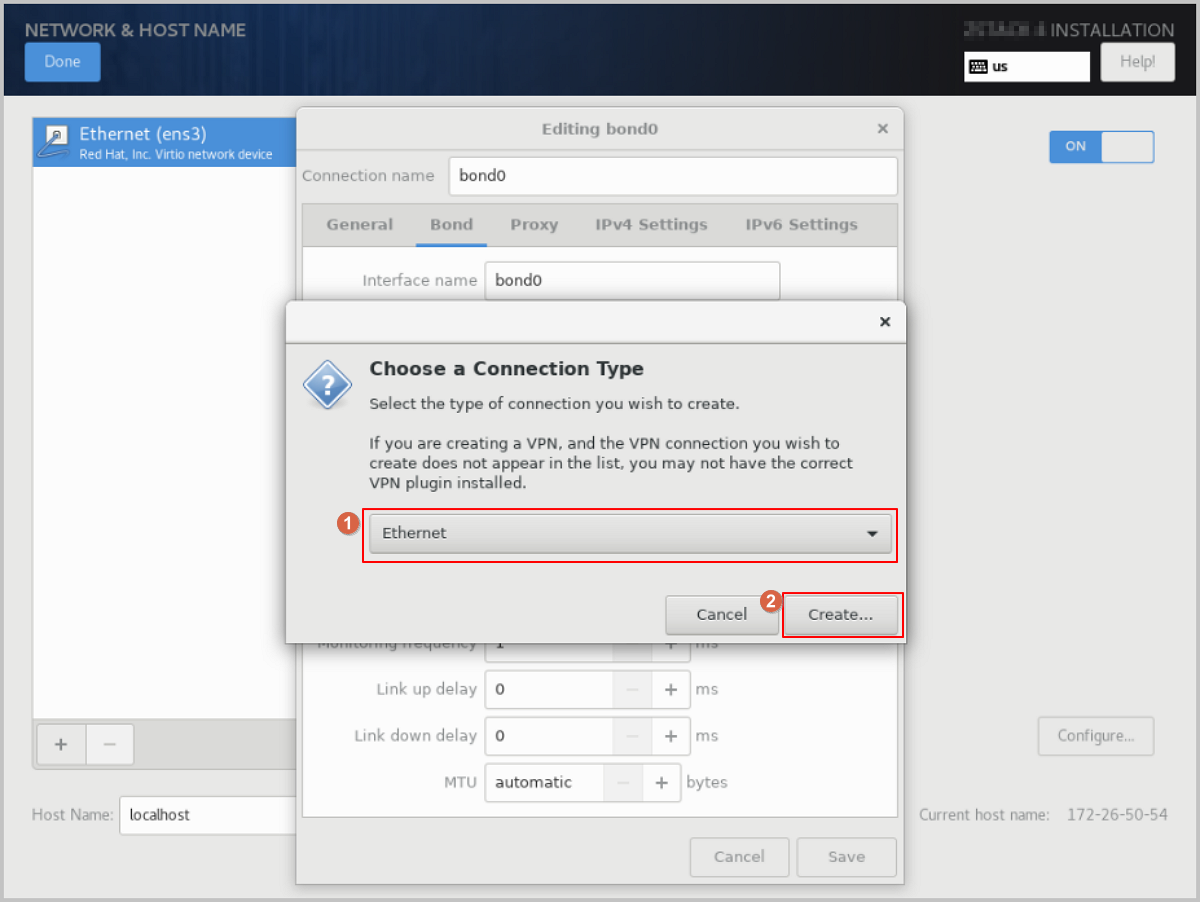

   3. 弹出 Choose a Connection Type 弹窗，在下拉菜单中选择连接类型，如 Ethernet，然后点击 Create...。

      如Figure 8所示：

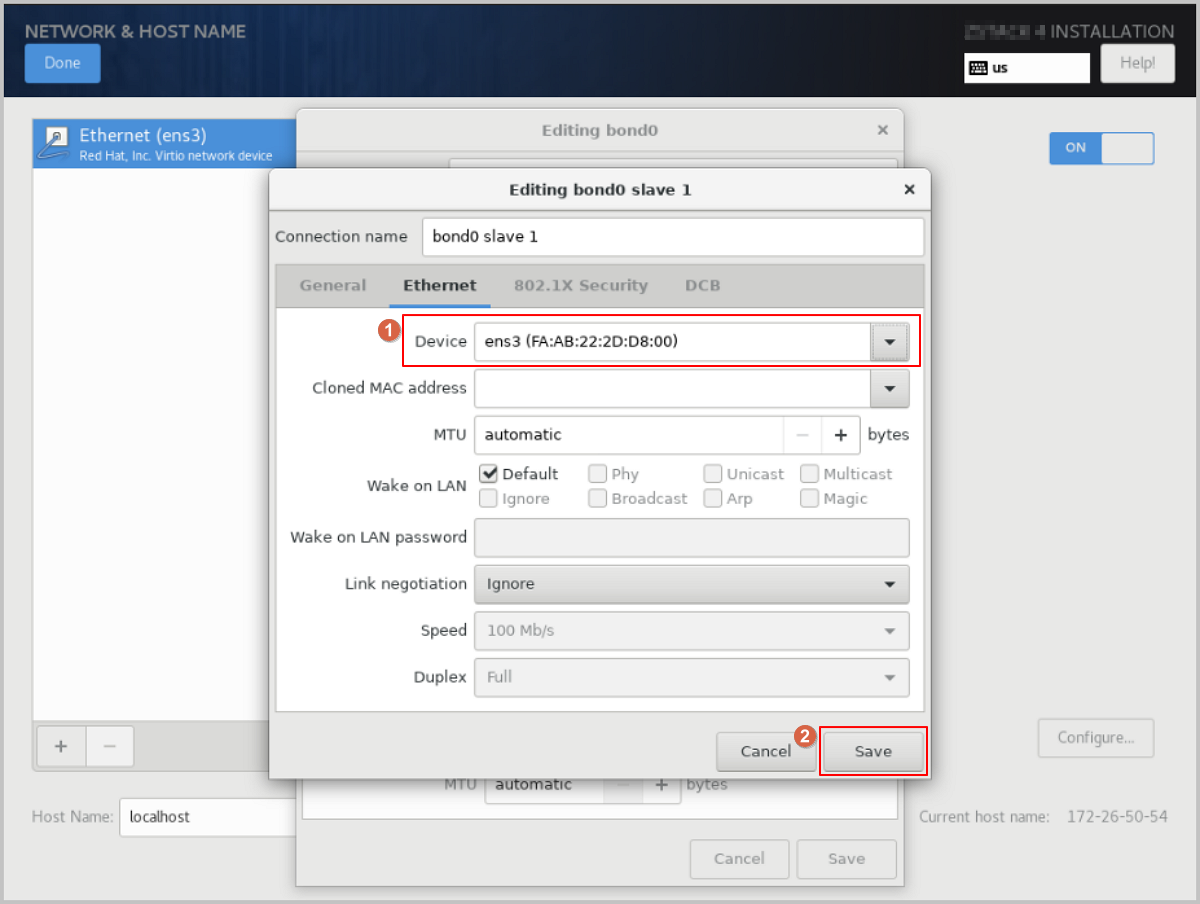

   4. 弹出 Editing bond0 slave1 弹窗，在弹窗的 Ethernet 子页面，点击 Device 下拉菜单按钮，选择需要绑定的 Slave 设备，如 ens3 (相应MAC地址)，其它选择默认或按需自定义设置，然后点击 Save。

      如Figure 9所示：



7. 选择 Bond 模式。

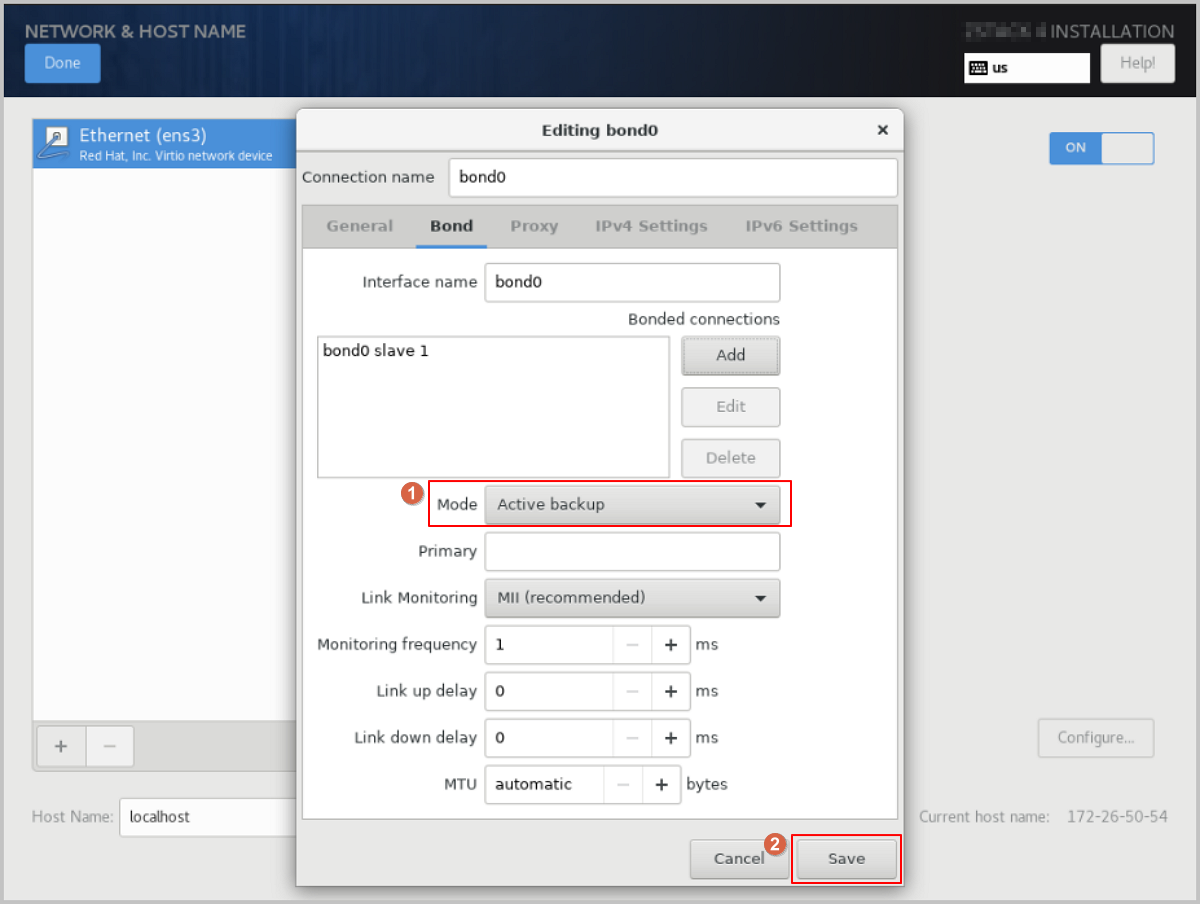

   在 Bond 配置弹窗的 Mode 下拉菜单中，按需选择 Bond 模式，如 Active backup（主备模式），其它选择默认或按需自定义设置，然后点击 Save。

   如Figure 10所示：



8. 原网卡禁用 IPv4。

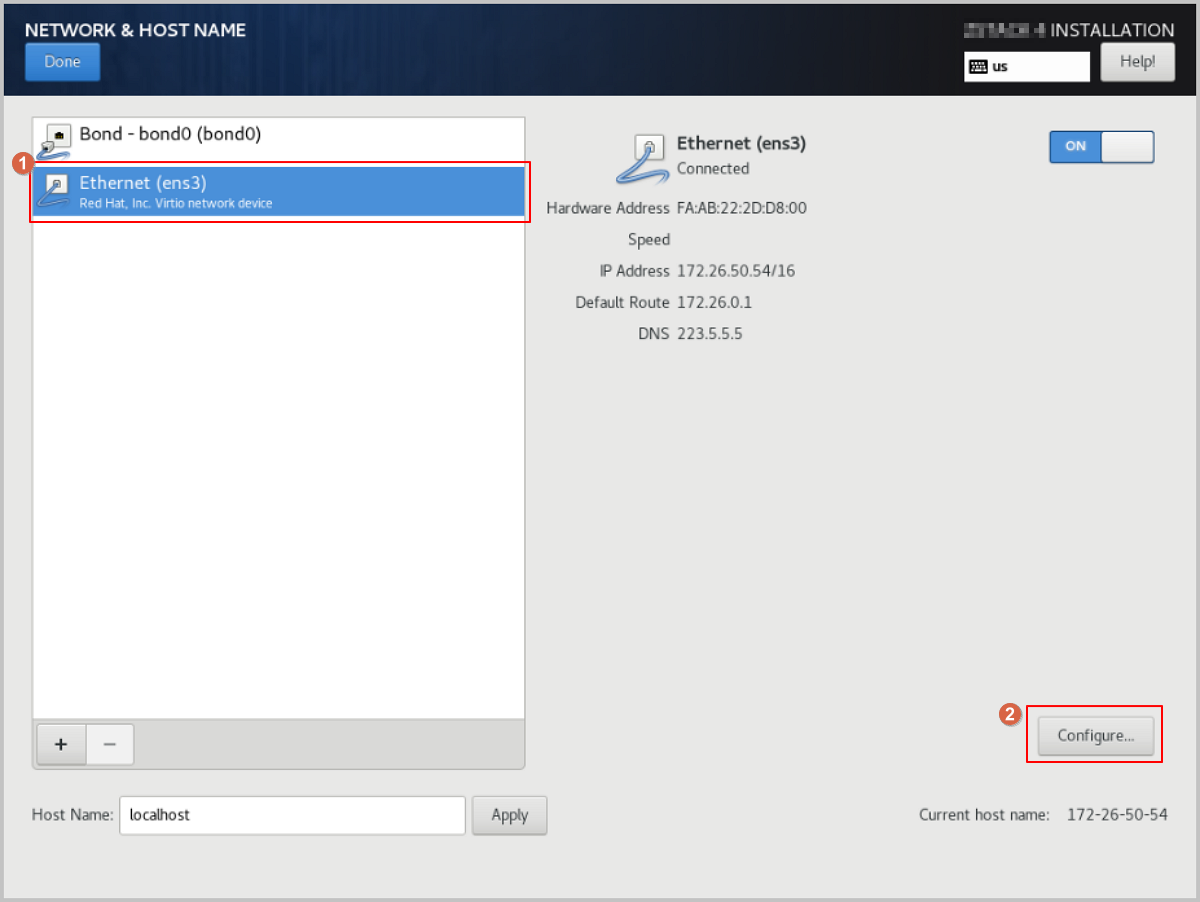

   1. 选择原网卡，如 Ethernet (ens3)，点击 Configure。

      如Figure 11所示：

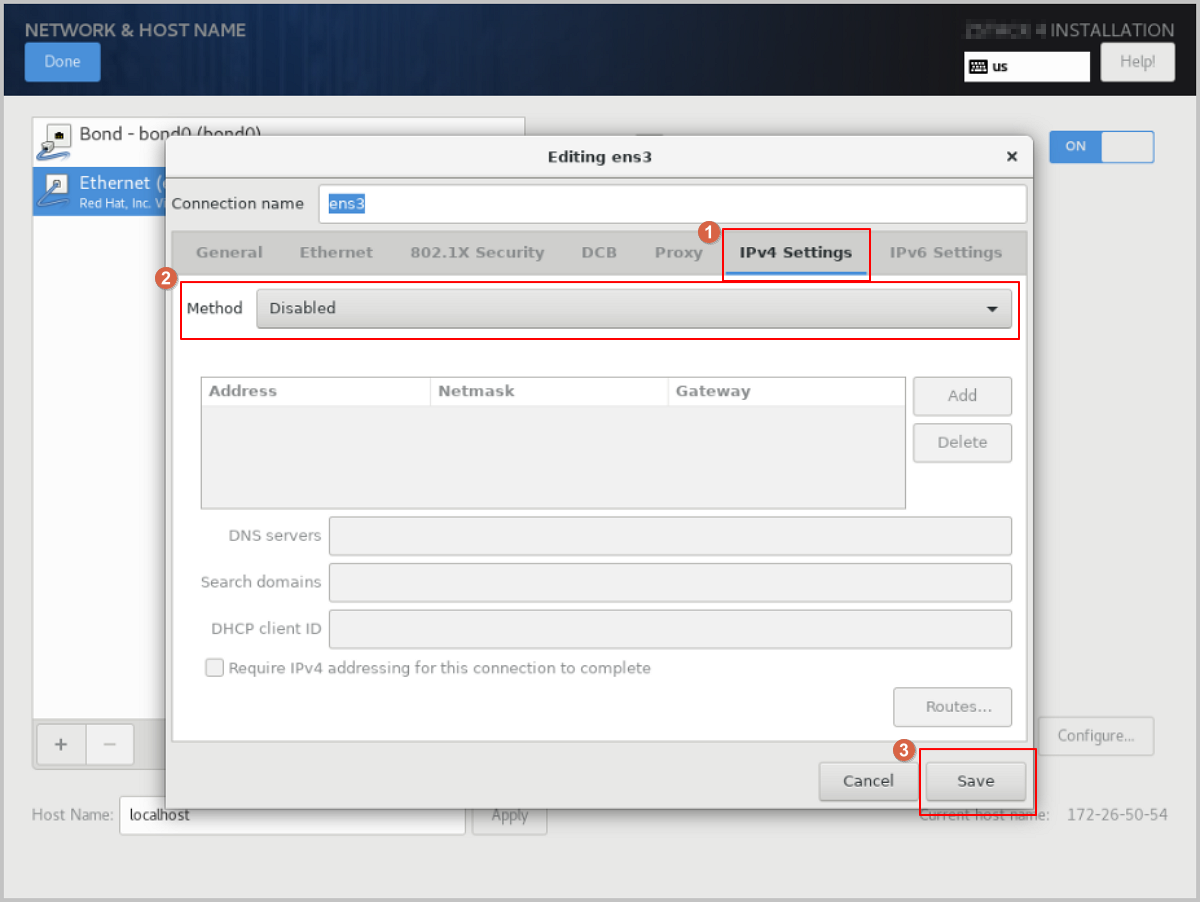

   2. 弹出 Editing ens3 弹窗，点击 IPv4 Settings，进入 IPv4 Settings 子页面。将 Method 参数值改为 Disabled，然后点击 Save。

      如Figure 12所示：



9. 配置 Bond 静态 IP 地址。

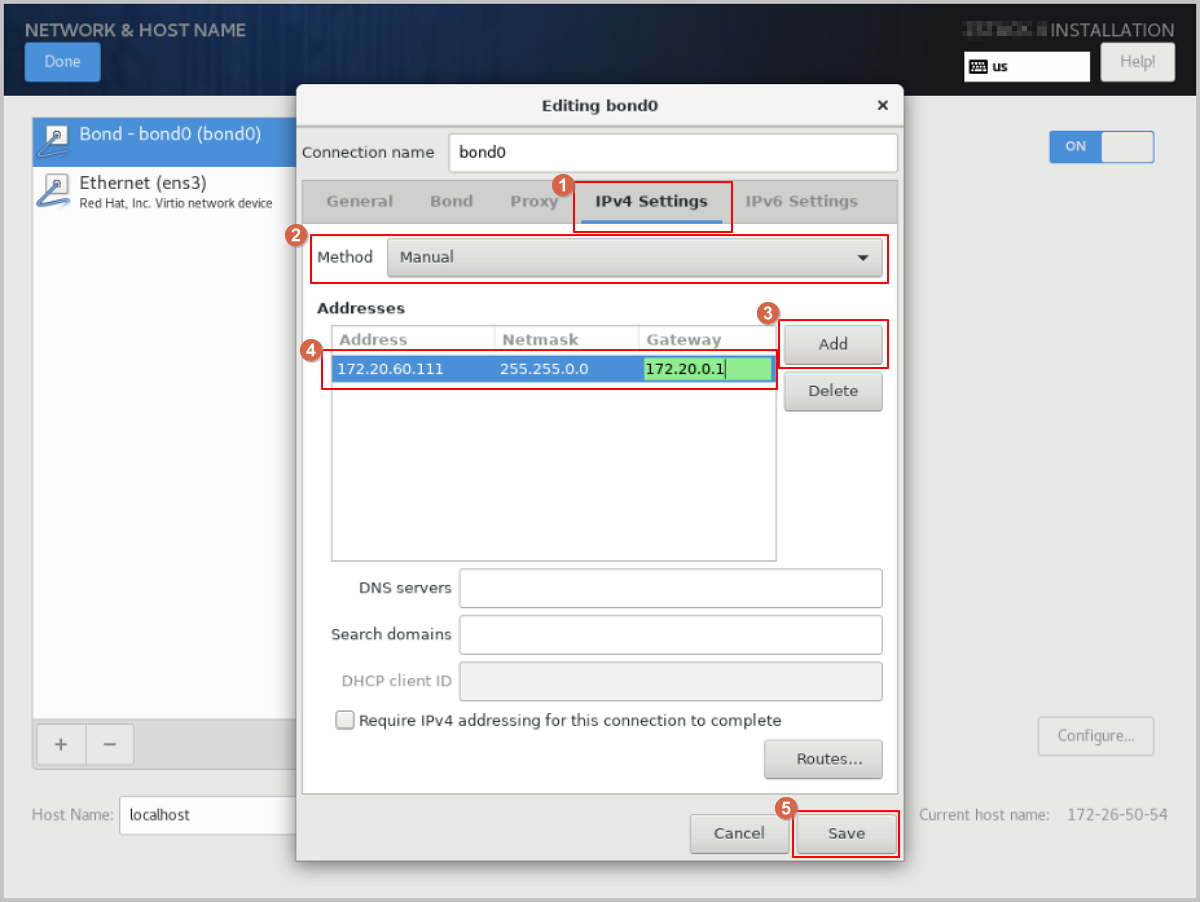

   1. 在 NETWORK & HOST NAME 界面，选择 Bond 设备，如 Bond (bond0)，然后点击 Configure。

   2. 弹出 Editing bond0 弹窗，点击 IPv4 Settings，进入 IPv4 Settings 子页面。将 Method 参数值改为 Manual，用于切换 IP 地址获取方式为手动指定。

      您可按需配置 IP 地址获取方式，包括使用 DHCP 自动获取、手动指定等。

   3. 点击 Add 添加 IP 地址条目，根据按需配置 IP 地址、子网掩码、网关地址，完成后点击 Save保存配置。

   如Figure 13所示：



10. 配置网卡自动激活。

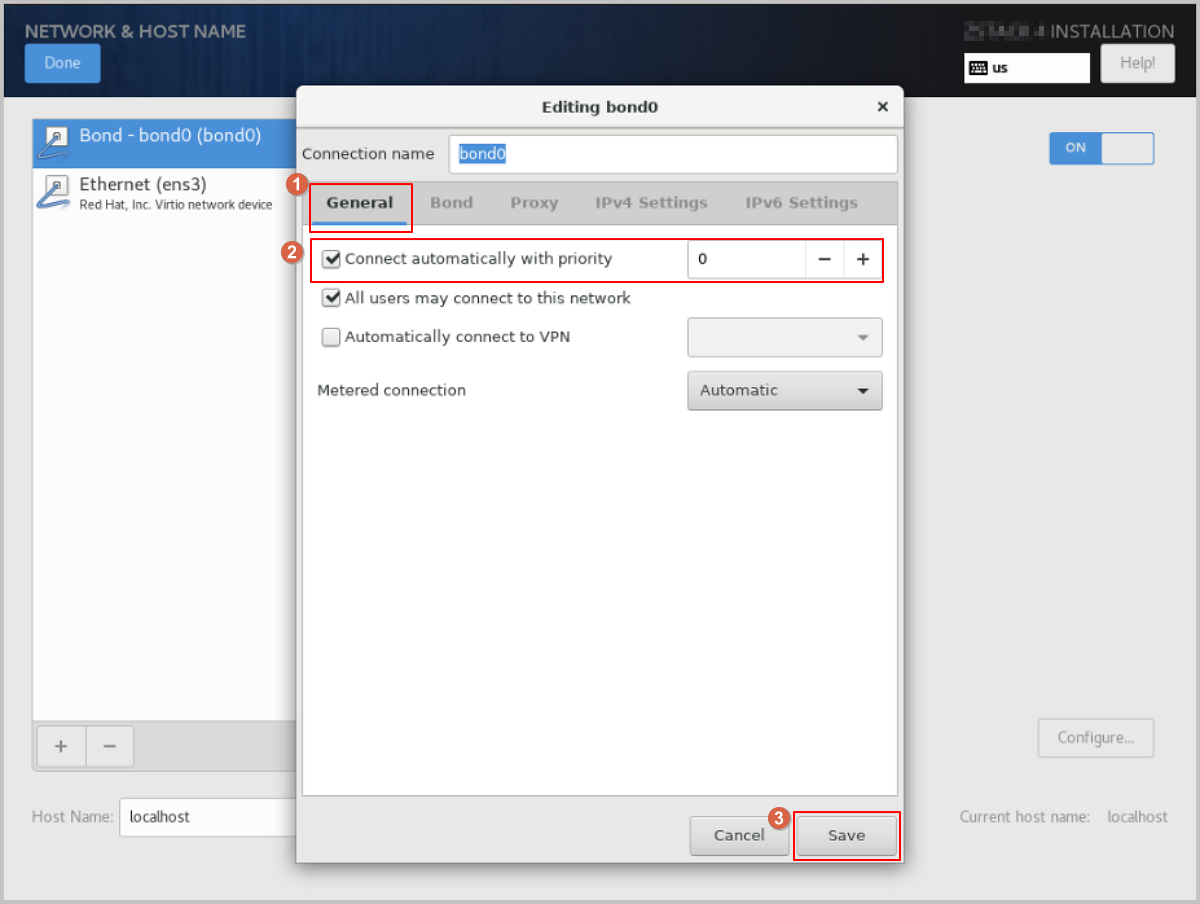

    在 Editing bond0 弹窗，点击 General，进入 General 子页面。勾选 Connect automatically with priority，用于设置网卡自动激活，然后点击 Save。

    如Figure 14所示：



11. 完成 Bond 配置。

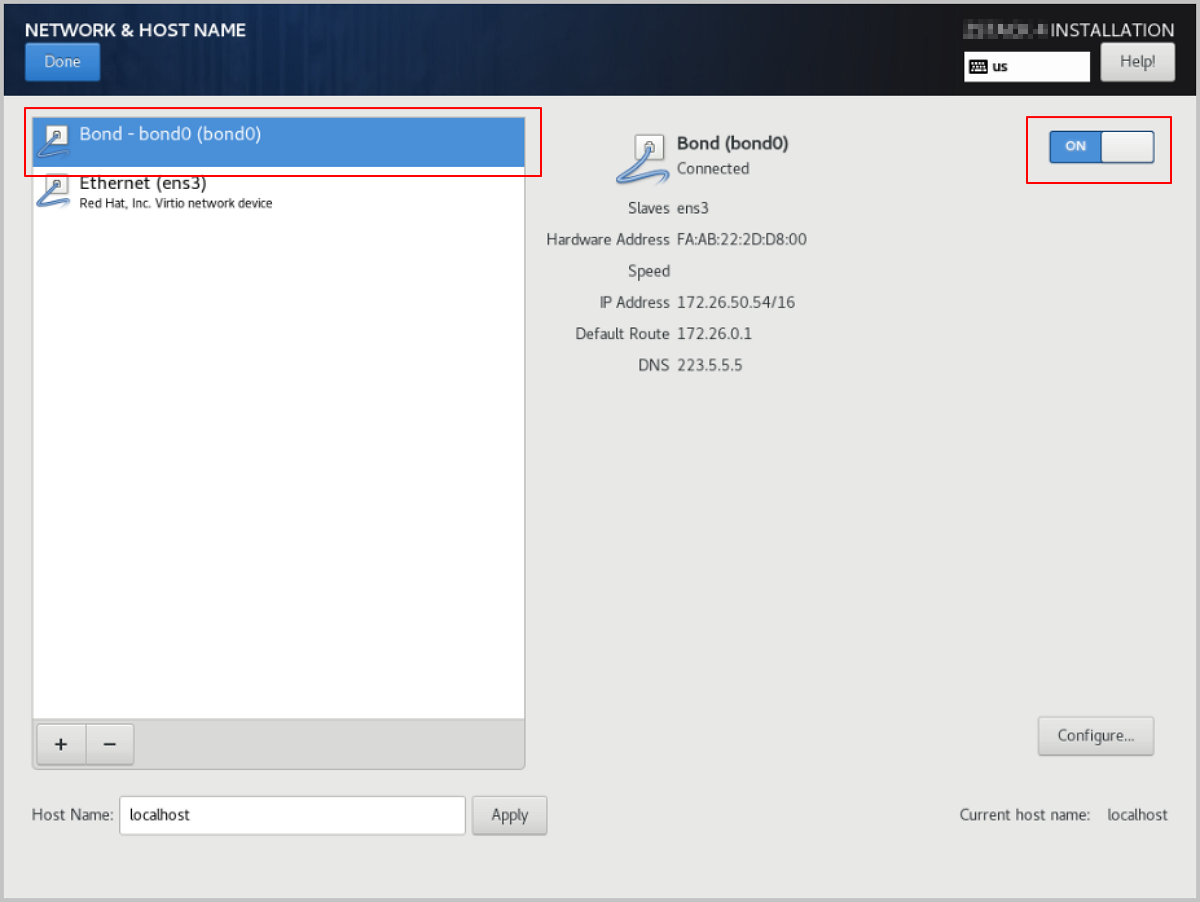

    1. 检查 Bond 配置项，必须保证 On 开启且配置了 IP 地址，同时 Bond Slave (如 ens3) 也 On 开启，否则 ZSvirt 无法正常安装。

    2. 确认配置无误后，点击 Done，返回 INSTALLATION SUMMARY 界面。

    如Figure 15所示：



12. 在 INSTALLATION SUMMARY 界面，点击 Root Password，设置操作系统 root 密码。

13. 在 INSTALLATION SUMMARY 界面，点击 Begin Installation，开始安装操作系统。
